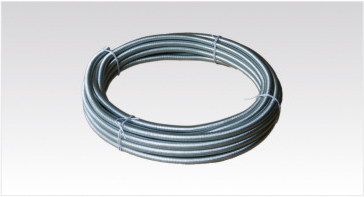

LZ-4基本型可撓金屬電線保護套管
產品介紹:
結構與用途：
LZ-4基本型可撓金屬電線保護套管，外層為鍍鋅鋼帶，中間層為鋼帶，里層為耐水電工紙。主要用于室內干燥場所裝修、消防、照明、儀器儀表、電氣設備安裝等。
產品特點：
1、高強度機械保護功能
2、良好的屏蔽功能
3、溫度范圍：零下40攝氏度到105攝氏度
4、表面自帶螺紋，安裝簡便
5、重量輕
相關配置說明
1、套管12#、15#、17#每卷允許有兩個接頭（三根），短頭部分最低限度不能少于15M。24#、30#、38#、50#每卷允許有一個接頭（二根），短頭部分最低限度不能少于10M。
2、可撓金屬電線保護套管與鋼管依據內徑尺寸對應。
3、重量僅供參考
| 序號 |
內徑I.D mm |
外徑O.D mm |
外徑公差 mm |
每卷長度 m |
鋼管對應規格 | 電線管對應規格 | ||
| mm | " | mm | " | |||||
| 12# | 11.4 | 16.1 | ±0.2 | 50 | 8 | 1/4 | 13 | 1/2 |
| 15# | 14.1 | 19.0 | ±0.2 | 50 | 10 | 3/8 | 16 | 5/8 |
| 17# | 16.6 | 21.5 | ±0.2 | 50 | 15 | 1/2 | 19 | 3/4 |
| 24# | 23.8 | 28.8 | ±0.2 | 25 | 20 | 3/4 | 25 | 1 |
| 30# | 29.3 | 34.9 | ±0.2 | 25 | 25 | 1 | 32 | 11/4 |
| 38# | 37.1 | 42.9 | ±0.4 | 25 | 32 | 11/4 | 38 | 11/2 |
| 50# | 49.1 | 54.9 | ±0.4 | 25 | 40 | 11/2 | 51 | 2 |
| 63# | 62.6 | 69.1 | ±0.6 | 10 | 50 | 2 | 64 | 21/2 |
| 76# | 76.0 | 82.9 | ±0.6 | 10 | 70 | 21/2 | 76 | 3 |
| 83# | 81.0 | 88.1 | ±0.6 | 10 | 80 | 3 | ||
| 101# | 100.2 | 107.3 | ±0.6 | 5 | 100 | 4 | ||
| 130# | 126.4 | 133 | ±1.0 | 3 | 125 | 5 | ||
