可撓金屬電氣導管附件

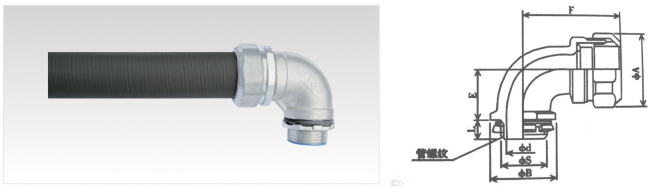

防水型90度彎角混合連接器W90AG
1、W90AG防水型90°彎角混合連接器與KV防水型、KVZ阻燃型可撓金屬電氣導管用螺紋方式連接，另一端與接線箱、電機等直角連接。
2、材質為壓鑄鋅，表面鍍鋅或鍍鉻，其余材質為橡膠等。
| 型號 |
可撓金屬套管型號 |
可撓金屬套管規格 |
L mm |
E mm |
F mm |
ΦA(chǔ) |
ΦB mm |
ΦD mm |
ΦS mm |
管螺紋 ″ |
| W90AG-15 | KV | 15# | 12 | 18 | 39 | 37 | 36 | 14 | 20.9 | G1/2 |
| W90AG-17 | 17# | 12 | 18 | 39 | 37 | 36 | 14 | 20.9 | G1/2 | |
| W90AG-24 | 24# | 12 | 26 | 50 | 47 | 38 | 20 | 26.1 | G3/4 | |
| W90AG-30 | 30# | 16 | 28 | 55 | 53 | 44 | 20 | 32.9 | G1 | |
| W90AG-38 | 38# | 16 | 34 | 63 | 63 | 56 | 33 | 41.6 | G11/4 | |
| W90AG-50 | 50# | 18 | 38 | 68 | 68 | 62 | 40 | 47.6 | G11/2 | |
| W90AG-63 | 63# | 18 | 54 | 85 | 85 | 80 | 52 | 59.4 | G2 |
